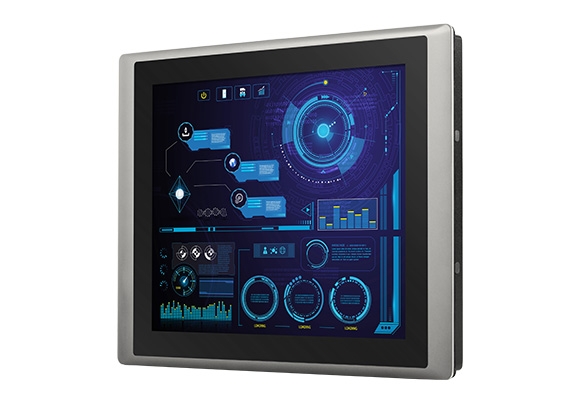

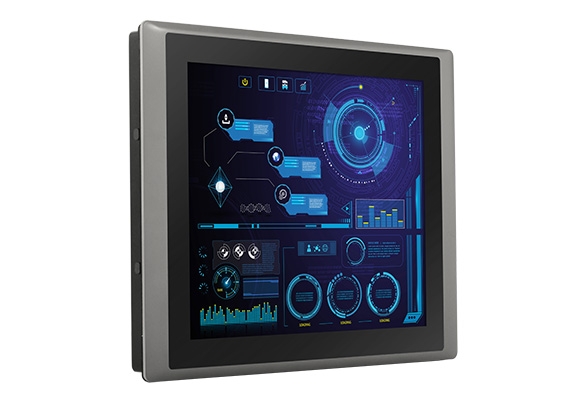

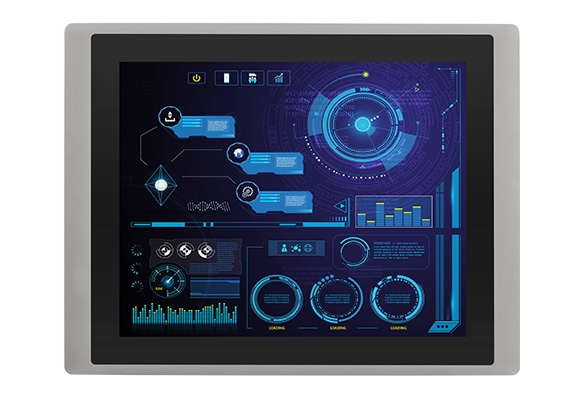

CV-117 / P1301 Series

Modularer 17"-TFT-LCD-Panel-PC mit Intel®-Prozessor der Alder Lake-N-Serie
PRODUKTEIGENSCHAFTEN
  • 17" TFT-LCD SXGA mit resistivem 5-Draht / projiziert kapazitivem Touch
  • Integrierter Intel® Alder Lake-N-Prozessor N97 und Atom® x7425E-Prozessor
  • 1 x DDR5 SO-DIMM Sockel, unterstützt bis zu 4800MHz & 16GB Speicher
  • 1x M.2 Key E Typ 2230 Sockel für Intel CNVi / Kabelloses Modul
  • 1 x M.2 Key B Typ 3042 / 3052 Sockel für 5G / Storage / Zusatzkarten Erweiterung
  • Frontplatte IP65-konform
  • Robuste Frontblende aus Aluminiumdruckguss
  • Unterstützt Panel / VESA / Rackmontage
  • Unterstützt die patentierte CDS-Technologie von Cincoze (Patent Nr. M482908)
ÜBERBLICK
Cincoze Power Efficient Industrial Panel PC - CV-100/P1000 Series

Die CV-100/P1301-Serie ist ein modularer Industrie-Panel-PC mit einem Intel® Alder Lake-N-Prozessor, einer umfassenden Auswahl an Bildschirmgrößen und flexiblen Erweiterungsmöglichkeiten. Sie verfügt über eine Vielzahl von nativen E/A-Schnittstellen (2,5 GbE LAN, USB 3.2 Gen 2x1, COM und DIO), hat M.2 Key B Type 3052 und M .2 Key E Type 2230 Erweiterungssteckplätze und unterstützt das exklusive CFM-Erweiterungsmodul, um PoE- und IGN-Funktionen hinzuzufügen. Die exklusive, patentierte CDS-Technologie von Cincoze bietet Flexibilität für zukünftige Leistungserweiterungen des Computers oder den Austausch von Displays. Die robuste CV-100/P1301-Serie eignet sich für die verschiedensten Anwendungen der Maschinen-HMI und der Visualisierung von Produktionsprozessen.

Produktkategorie >>>> Modularer Panel PC & Industriemonitor




KI und Multitasking-Leistung

——

Die CV-100/P1301-Serie ist mit einem Intel Alder Lake-N Quad-Core-Prozessor ausgestattet, der auf dem Intel® 7-Prozess basiert. Im Vergleich zur vorherigen Generation der Elkhart Lake-Plattform wurde die Single-Thread-Leistung der CPU um bis zu 130 % und die Multi-Thread-Leistung um 109 % verbessert. Der integrierte UHD-Grafikchip verbessert die KI-Inferenz mit einer 6,85-fachen Leistung bei der Objekterkennung.

AI and Multitasking Performance

Convenient Upgrades and Repairs


Bequeme Upgrades und Reparaturen

——

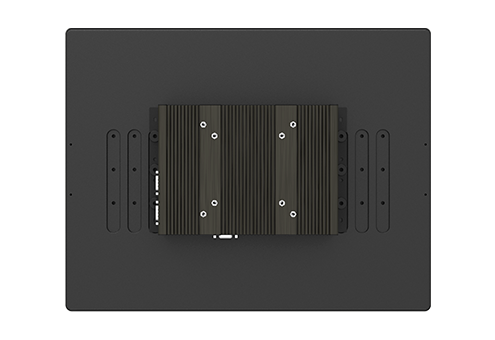

Die patentierte Technologie des Cincoze Convertible Display System (CDS) erleichtert die Wartung vor Ort und künftige Aufrüstungen. Um ein Display zu ersetzen oder die Systemleistung zu verbessern, muss nur ein einziges Modul ausgetauscht werden, was die Aufrüstungskosten erheblich senkt.

Patent Nr. M482908

Vollständiges Produktportfolio

——

Die CV-100/P1301-Serie verfügt über ein breit gefächertes Produktportfolio, das von der Bildschirmgröße (8,4 bis 24 Zoll) über das Anzeigeverhältnis (4:3, 5:4 und 16:9) bis hin zu den Berührungsmethoden (Multi-Point-P-Cap und Single-Point-Resistiv) reicht, die je nach Anwendungsanforderungen ausgewählt werden können.

Complete Product Portfolio

Wide Temps, Safe and More Reliable


Breite Temperaturbereiche, sicher und zuverlässiger

——

Um rauen und robusten Einsatzumgebungen gerecht zu werden, verfügt der CV-100/P1301 über eine Reihe von industrietauglichen Schutzvorrichtungen, einschließlich eines weiten Betriebstemperaturbereichs (-20°C bis 70°C), eines weiten Eingangsspannungsbereichs (9 bis 48VDC) und einer staub- und wasserfesten IP65-Frontplatte, die für Anwendungen wie HMI oder die Visualisierung von Produktionsprozessen von Vorteil ist.


Video
SPEZIFIKATION

CV-117 Series

Model NameCV-117RCV-117CCV-117G
DisplayLCD Size17" (5:4)
Max. Resolution1280 x 1024
Brightness (cd/m2)350
Contract Ratio800 : 1
LCD Color16.7M
Pixel Pitch (mm)0.264 (H) x 0.264 (V)
Viewing Angle (H-V)160 / 140
Backlight MTBF50,000 hrs (LED Backlight)
Touch ScreenTouchscreen TypeResistive 5-wireProjected CapacitiveGlass Screen
PhysicalDimension (W x D x H)450 x 350 x 63.2mm
Weight Information5.64kg
Mechanical ConstructionDie-Casting Flat Surface
EnvironmentFront Panel ProtectionIP 65 Compliant
Operating Temperature-20°C to 70°C (with Industrial Grade peripherals; Ambient with air flow)-20°C to 80°C (with Industrial Grade peripherals; Ambient with air flow)-30°C to 85°C (with Industrial Grade peripherals; Ambient with air flow)
Storage Temperature-30°C to 80°C-30°C to 85°C
Relative Humidity80% RH @ 50°C (Non-Condensing)80% RH @ 50°C (non-Condensing)
EMCCE, UKCA, FCC, ICES-003 Class A
EMI• CISPR 32 Conducted & Radiated: Class A
• EN/BS EN 55032 Conducted & Radiated: Class A
• EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
• EN/BS EN61000-3-3 Voltage fluctuations & flicker
• FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
• EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
• EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
• EN/IEC 61000-4-6 CS: 3V
• EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
• EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
SafetyUL, cUL, CB, IEC, EN 62368-1

P1301

Model NameP1301
SystemProcessor• Onboard Intel® Alder Lake-N Series Processor:
  - Intel® Processor N97 4 Cores Up to 3.60 GHz, TDP 12W
  - Intel Atom® x7425E 4 Cores Up to 3.40 GHz, TDP 12W
Memory• 1x DDR5 4800MHz SO-DIMM Socket
  Supports Un-buffered and Non-ECC Type, Up to 16GB
BIOS• AMI BIOS
GraphicsGraphics Engine• Integrated Intel® UHD Graphics
Maximum Display Output• Supports Triple Independent Display
CDS• 1x CDS Connector (1920 x 1080 @60Hz)
DP• 1x DisplayPort Connector (4096 x 2304 @60Hz)
  * Verified maximum resolution: 3840 x 2160 @ 60Hz
VGA• 1x VGA Connector (1920 x 1200 @60Hz)
AudioAudio Codec• Realtek® ALC888, High Definition Audio
Line-out• 1x Line-out, Phone Jack 3.5mm
Mic-in• 1x Mic-in, Phone Jack 3.5mm
I/OLAN• 2x 2.5GbE LAN, RJ45
  - GbE1 / GbE2: Intel® I225
COM• 2x RS-232/422/485 with Auto Flow Control Support 5V/12V, DB9
USB• 3 x USB 3.2 Gen2x1 (10Gbps), Type A
• 1 x USB 2.0 (480Mbps), Type A
DIO• 8x Isolated Digital I/O (4in/4out), 10-Pin Terminal Block
StorageSSD/HDD• 1x 2.5" Front Accessible SATA HDD/SSD Bay
M.2 SSD• 1 x M.2 SSD Shared by M.2 Key B Socket
ExpansionM.2 Key E Socket• 1x M.2 Key E Type 2230 Socket (PCIe Gen 3x1 / USB2.0), Support Wireless/Intel CNVi Module Expansion
M.2 Key B Socket• 1x M.2 Key B Type 3042/3052 Socket (PCIe Gen 3x1 / USB3.2 Gen2 x1 / SATA ), Support 5G/Storage/Add-on Card Expansion
SIM Socket• 1x Front Accessible SIM Socket
CFM (Control Function Module) Interface• 1x CFM Interface for optional IGN Module Expansion
• 1x CFM Interface for optional PoE Module Expansion
Other FunctionClear CMOS Switch• 1 x Clear CMOS Switch
Reset Button• 1x Reset Button
Instant Reboot• Support 0.2sec Instant Reboot Technology
Watchdog Timer• Software Programmable Supports 256 Levels System Reset
OSD Function• LCD On/Off, Brightness Up, Brightness Down
Internal Speaker• AMP 2W + 2W
Status LED Indicator• Power LED, HDD LED
PowerPower Button• 1x ATX Power On/Off Button
Power Mode Switch• 1x AT/ATX Mode Switch
Power Input• 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off• 1x Remote Power On/Off, 2-pin Terminal Block
Remote Power LED• 1x Remote Power LED, 2-pin Terminal Block
Operating StystemMicrosoft® Windows®• Windows®11, Windows®10
Linux• Ubuntu 22.04
PhysicalDimension ( W x D x H )• 204.5 x 149 x 46.5mm
Weight• 1.57 kg
Mechanical Construction• Extruded Aluminum with Heavy Duty Metal
Mounting• Wall / VESA / CDS / DIN Rail
Physical Design• Fanless Design
• Jumper-less Design
Reliability & ProtectionReverse Power Input• Yes
Over Voltage Protection• Protection Range: 51~58V
• Protection Type: shut down operating voltage, re-power on at the present level to recover
Over Current Protection• 15A
CMOS Battery Backup• SuperCap Integrated for CMOS Battery Maintenance-free Operation
MTBF• 306,338 Hours  - Database: Telcordia SR-332 Issue3, Method 1, Case 3
EnvironmentOperating Temperature• -40°C to 70°C
  * PassMark Burn-In Test: 100% CPU, 2D/3D Graphics (without thermal throttling)
  * With extended temperature peripherals; Ambient with air flow
  * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature• -40°C to 70°C
Relative Humidity• 95% RH @ 70˚C (Non-condensing)
Shock• Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration• Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6)
• Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC• CE, UKCA, FCC, ICES-003 Class A
• EN61000-6-4, EN61000-6-2 @ DC-input 24V
EMI• CISPR 32 Conducted & Radiated: Class A
• EN/BS EN 55032 Conducted & Radiated: Class A
• EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
• EN/BS EN61000-3-3 Voltage fluctuations & flicker
• FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS• EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
• EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m
• EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV
• EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
• EN/IEC 61000-4-6 CS: 10V
  (**Compliant with the standard when utilizing shielded ethernet cable.)
• EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
• EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
SafetyUL, cUL, CB, IEC, EN 62368-1
BESTELLINFORMATIONEN
Available Models
Model No.Product Description
CV-117R-R10/P1301-N97-R1017" TFT-LCD SXGA 5:4 Panel PC with Intel® Processor N97 Quad Core Slim Embedded Computer and Resistive 5-wire Touch
CV-117C-R11/P1301-N97-R1017" TFT-LCD SXGA 5:4 Panel PC with Intel® Processor N97 Quad Core Slim Embedded Computer and P-Cap. Touch
CV-117G-R10/P1301-N97-R1017" TFT-LCD SXGA 5:4 Panel PC with Intel® Processor N97 Quad Core Slim Embedded Computer and without Touch
CV-117R-R10/P1301-X7425E-R1017" TFT-LCD SXGA 5:4 Panel PC with Intel® Atom® x7425E Quad Core Slim Embedded Computer and Resistive 5-wire Touch
CV-117C-R11/P1301-X7425E-R1017" TFT-LCD SXGA 5:4 Panel PC with Intel® Atom® x7425E Quad Core Slim Embedded Computer and P-Cap. Touch
CV-117G-R10/P1301-X7425E-R1017" TFT-LCD SXGA 5:4 Panel PC with Intel® Atom® x7425E Quad Core Slim Embedded Computer and without Touch

Model Configuration
 CV-117RCV-117CCV-117GP1301-N97P1301-X7425E
CV-117R/P1301-N97V----V--
CV-117C/P1301-N97--V--V--
CV-117G/P1301-N97----VV--
CV-117R/P1301-X7425EV------V
CV-117C/P1301-X7425E--V----V
CV-117G/P1301-X7425E----V--V

Package Checklist
• CV-117/P1301 Series Panel PC x 1• Power Terminal Block Connector x 1
• Thermal Pad (for CPU Thermal Block) x 1• Remote Function Terminal Block Connector x 1
• Screw Pack x 2• DIO Terminal Block Connector x 1
• Panel Mounting Kit x 10• M.2 Key B Type 3052 to 3042 Adapter Bracket x 1

Optional Modules and Accessories
Model No.Description
CFM-IGN101CFM Module with Power Ignition Sensing Control Function, 12V/24V Selectable (43 x 36 mm)
CFM-PoE02CFM Module with PoE Control Function, Individual Port 25.5W
URM01Universal 19" Rack Mount Kit for Industrial Panel PC & Industrial Monitor
GST60A12-CIN1Adapter AC/DC 12V 5A 60W, GST60A12-CIN1, wide temp (-30°C ~ +70°C)
GST120A24-CINAdapter AC/DC 24V 5A 120W, GST120A24-CIN, wide temp (-30°C ~ +70°C), level VI
